Vírový průtokoměr je navržen a vyroben na základě teorie Karmanových vortexových ulic, primárně používaný pro měření průtoku různých čistých tekutin, jako jsou plyny, kapaliny a pára. Vírové průtokoměry se vyznačují nízkou tlakovou ztrátou, širokým rozsahem měření a vysokou přesností. Při měření objemového průtoku tekutin nejsou téměř ovlivněny změnami parametrů, jako je hustota tekutiny, tlak, teplota a viskozita. Bez pohyblivých mechanických částí nabízejí vysokou spolehlivost a vyžadují nízké nároky na údržbu. Vírové průtokoměry od různých výrobců dnes mohou integrovat teplotní kompenzaci, což umožňuje přímou teplotní kompenzaci pro měření plynu/páry. Vírové průtokoměry se staly jedním z univerzálních přístrojů pro měření průtoku a jsou široce používány ve zpracovatelském průmyslu.
Vortexové průtokoměry obvykle dosahují přesnosti 1 % pro měření plynu/páry a 0,75 % pro měření kapalin. Při nesprávné instalaci však může být přesnost měření značně narušena.
Pojďme diskutovat o instalaci vírových průtokoměrů:
1. Místo instalace by mělo být mimo potrubí vystavené mechanickým vibracím a nárazům.
2. Průtokoměr musí být instalován na místě, které zajišťuje úplné zaplnění potrubí, aby bylo dosaženo normálního měření.

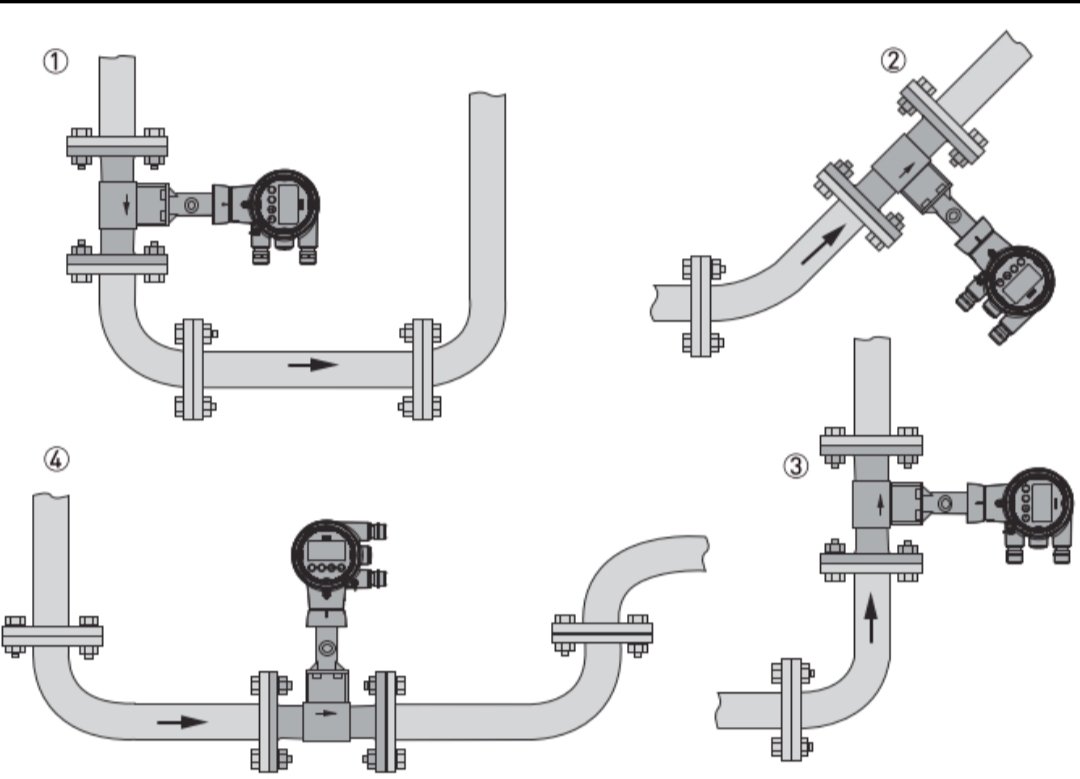

Pro kapalinové aplikace by neměl být průtokoměr instalován ve vysokých místech. Doporučují se následující montážní polohy:

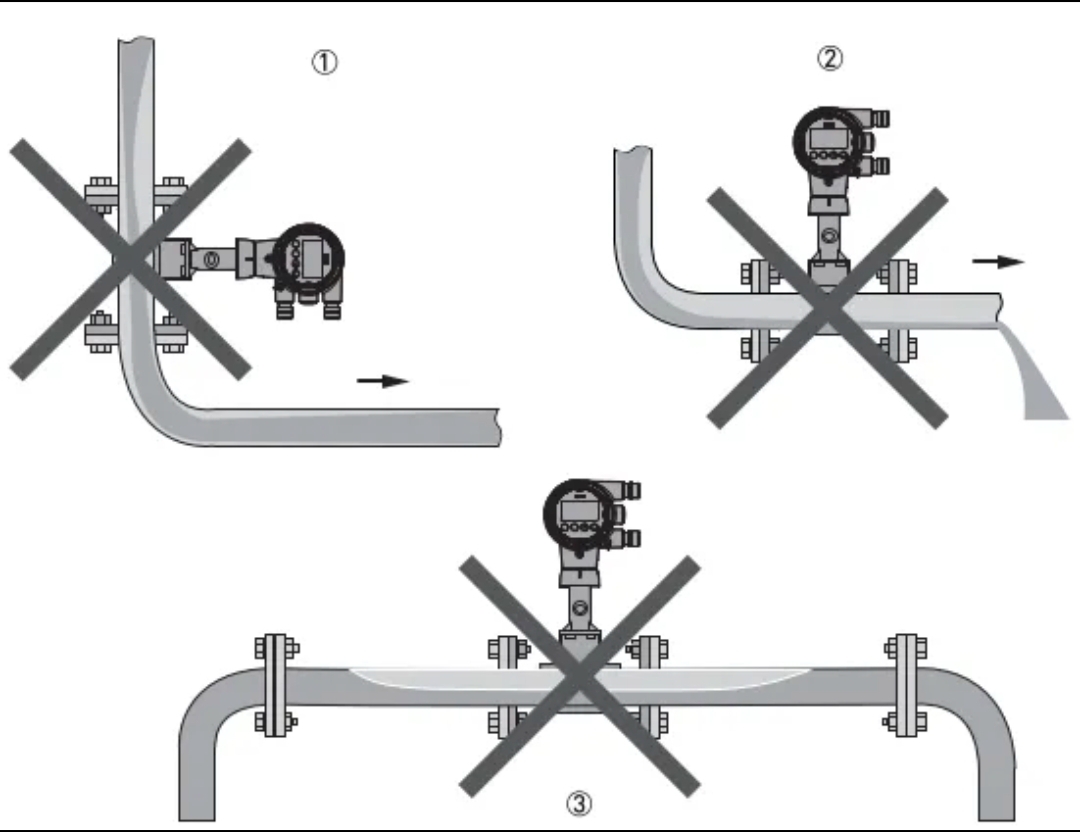

Následující montážní polohy se pro kapalinové aplikace nedoporučují:

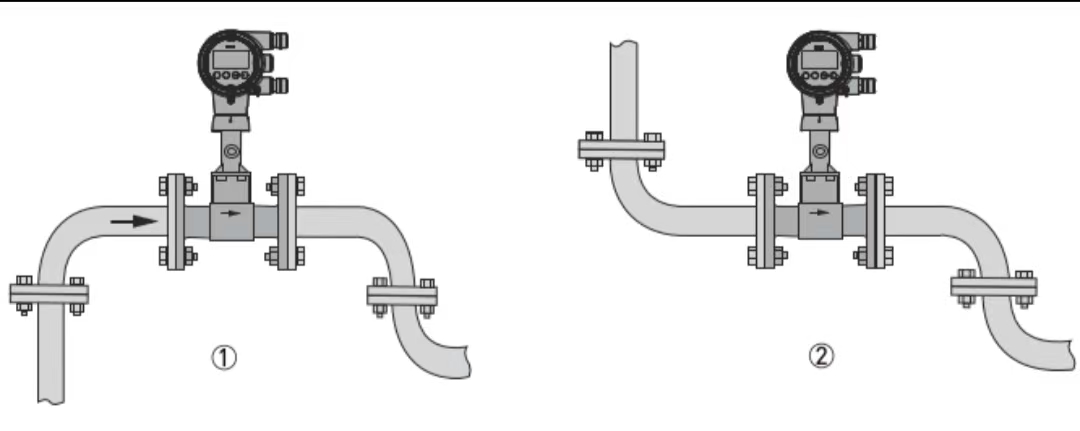

U plynových/párových aplikací je potrubí vždy plné plynu. Proto může být průtokoměr instalován ve vertikálním vzestupném toku, vertikálním sestupném toku nebo v horizontální orientaci. Nesmí se však instalovat v nízkých bodech. Doporučené montážní polohy jsou:

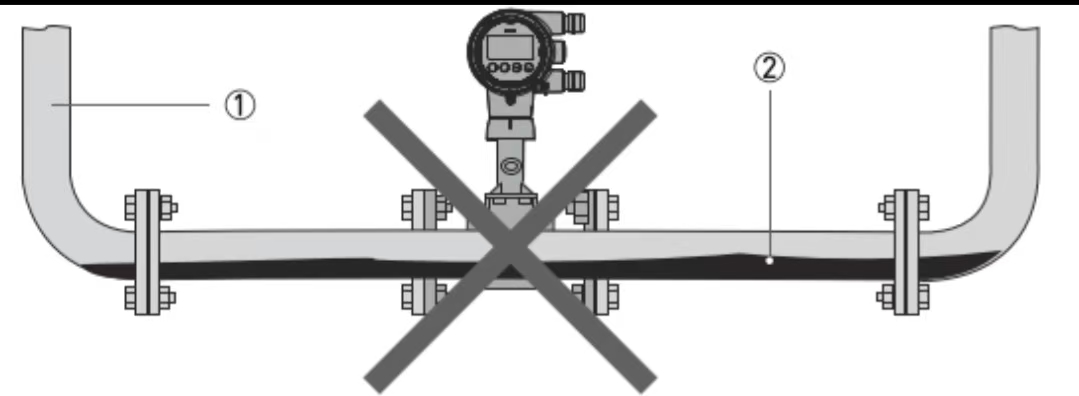

U plynových/párových aplikací mohou nízké body akumulovat kapalinu a neměly by být zvoleny pro instalaci:

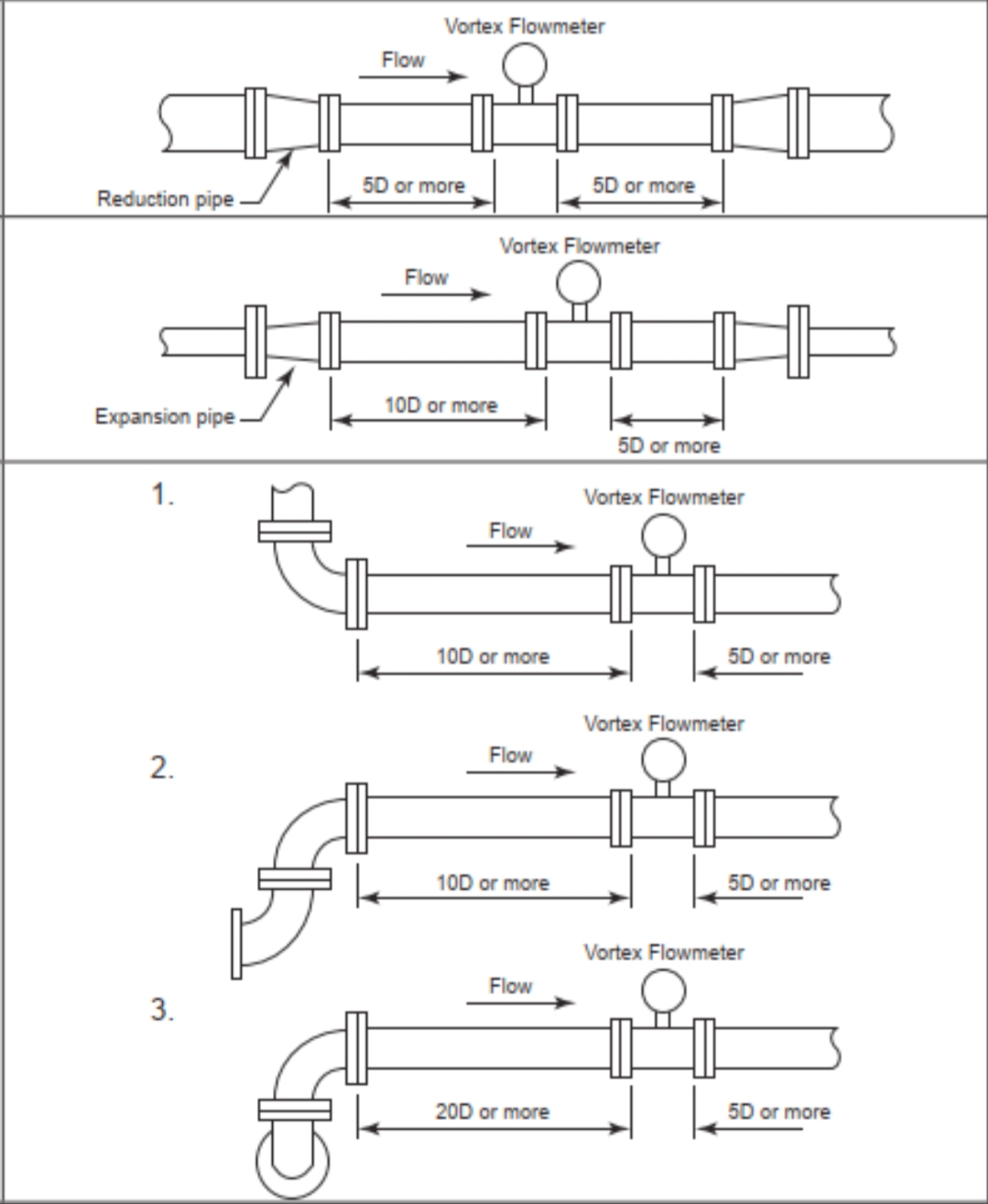

3.Přímé úseky potrubí před a za proudem (pokud jsou vyžadovány přístroje pro měření teploty a tlaku, měly by být instalovány za průtokoměrem. Přístroje za ním by měly být také umístěny mimo přímou část potrubí. Doporučené pořadí uspořádání pro více přístrojů je: průtokoměr, snímač tlaku, snímač teploty). Obecně se řiďte požadavky na délku přímého potrubí specifikovanými ve vzorku produktu výrobce (nebo společným pokynem pro 15D před a 5D po proudu podle příruček k přístrojům). Předem informujte tým inženýrů potrubí o požadavcích na přímé potrubí před a po proudu pro vírový průtokoměr. Jakmile je vybrán výrobce přístroje, musí být znovu potvrzeny požadavky na instalaci podle specifikací výrobce.
4. Při měření médií s vysokými teplotami výrobci obvykle dodávají vírové průtokoměry děleného typu. U integrovaných vírových průtokoměrů by měla být orientace převodníku určena na základě teploty média. Například při měření páry o vysoké teplotě by měl být vysílač orientován na stranu nebo dolů (někteří výrobci nedoporučují instalaci směrem dolů, protože kapalina může vniknout do hlavy vysílače).
