palec ( " ) ：
Palec (") je běžná jednotka specifikace v americkém systému, používaná pro ocelové trubky, ventily, příruby, kolena, čerpadla, T-kusy atd. Specifikace může být například 3".
Termín „palec“ (zkráceně „in.“) původně v holandštině znamenal „palec“, přičemž jeden palec byla délka jednoho kloubu palce. Délka palce člověka se samozřejmě přirozeně liší. Ve 14. století zavedl anglický král Edward II. „standardní právní palec“. Byla definována jako délka tří největších ječných zrn od středu klasu ječmene, umístěných od konce ke konci.
Obecně platí, že 1" = 2,54 cm = 25,4 mm.
DN:
DN je běžná jednotka specifikace v čínských a evropských systémech, podobně se používá k označení specifikací potrubí, ventilů, přírub, potrubních armatur a čerpadel, jako je DN300.
DN označuje jmenovitý průměr trubky (také známý jako jmenovitý otvor). Je důležité poznamenat, že se nejedná ani o vnější průměr, ani o vnitřní průměr, ale spíše o průměrnou hodnotu mezi nimi, známou jako střední vnitřní průměr.
Φ：
Φ je univerzální symbol označující rozměr vnějšího průměru trubek, kolen, kruhové oceli a dalších materiálů, který lze také označit jako průměr. Například Φ609,6 mm označuje vnější průměr 609,6 mm. Tento symbol se běžně používá ve ventilových aplikacích, zejména pro svorkové spoje.
Propojení mezi třemi
Za prvé, " a DN mají téměř identický význam, oba v podstatě představují jmenovitý vrt, označující velikost specifikace. Φ slouží ke kombinaci obou.
Například: Pokud je ocelová trubka specifikována jako DN250, stejná trubka bude označena 10" v palcích. Existuje mezi nimi souvislost?

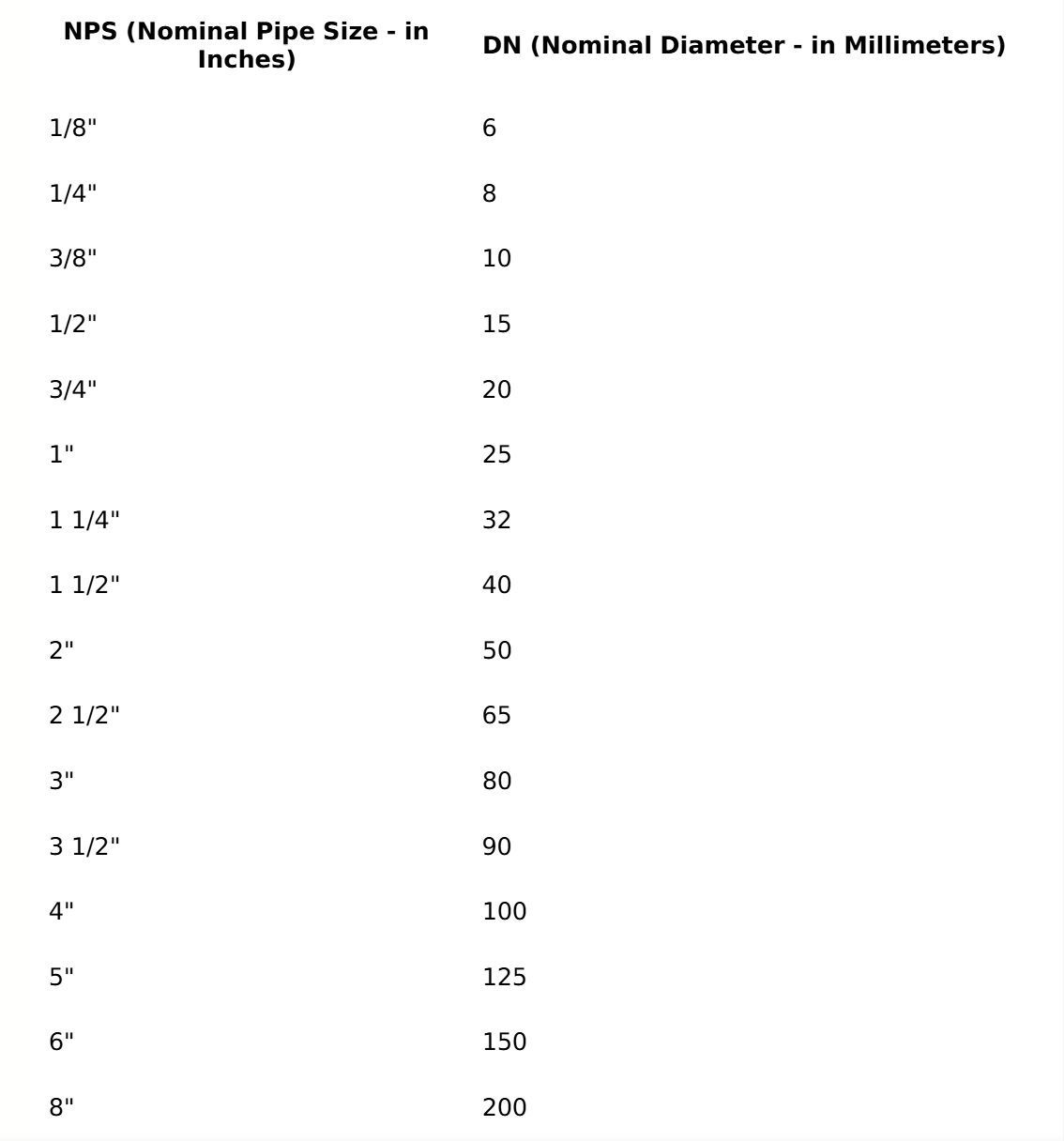

Odpověď je ano. Obecně lze rozměry celých palců převést na DN vynásobením číslem 25. Například:
1" × 25 = DN25 2" × 25 = DN50 4" × 25 = DN100
Existují však výjimky. Například 3" × 25 = 75, což se zaokrouhluje na DN80. Existují také rozměry v palcích se zlomky nebo desetinnými místy jako 1/2", 3/4", 1-1/4", 1-1/2", 2-1/2", 3-1/2", nedají se takto vypočítat, ale výpočty jsou zhruba stejné, většinou se jedná o standardní hodnoty :
1/2" = DN15
3/4" = DN20
1-1/4"=DN32
1-1/2"=DN40
2-1/2"=DN65
