Koncový spínač ventilu Zvyk
Domů / Produkty / Příslušenství k ventilům / Koncový spínač ventilu

Koncový spínač ventilu Výrobci

Koncový spínač VATTEN je základním zpětnovazebním zařízením v řídicích systémech ventilů a hraje klíčovou roli při monitorování stavu otevření a zavření ventilu. Spínač je vybaven vysoce kvalitními kontaktními prvky od Honeywell a PF, které zajišťují přesnost a spolehlivost. Ať už se jedná o vysokofrekvenční provozní prostředí nebo aplikace vyžadující přesné ovládání, koncový spínač poskytuje včasnou a přesnou zpětnou vazbu a zabraňuje problémům způsobeným špatným kontaktem nebo provozními chybami.

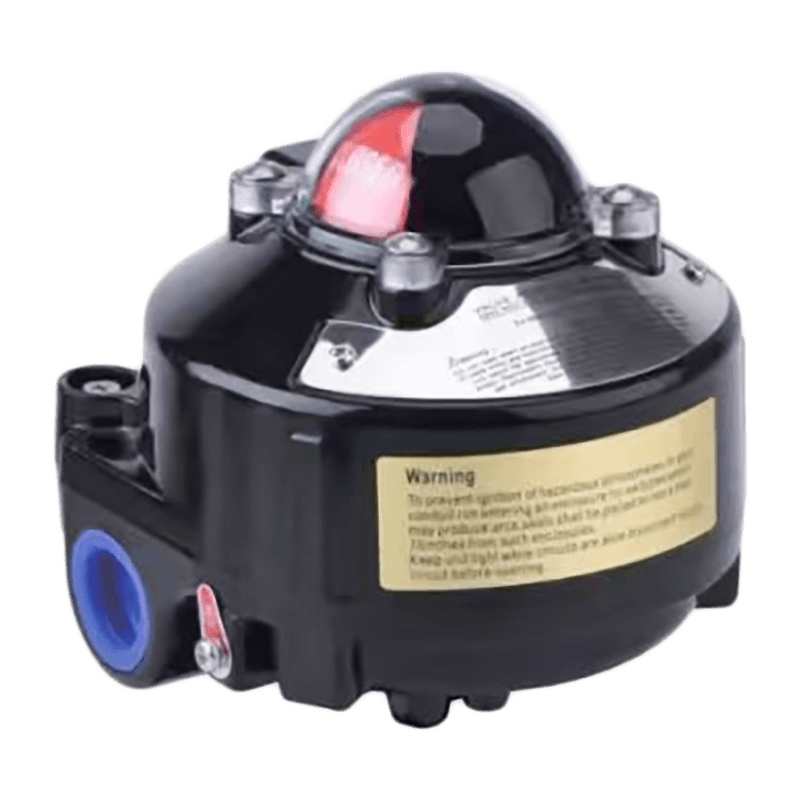

Kromě toho koncový spínač VATTEN nabízí možnost ochrany proti výbuchu ExdIICT6, díky čemuž je vhodný pro použití v nebezpečném prostředí. Tato odolnost proti výbuchu umožňuje spínači pracovat bezpečně ve výbušných plynných atmosférách a zajišťuje ochranu zařízení i personálu. Tato konstrukční úvaha činí koncový spínač VATTEN ještě spolehlivějším v průmyslových odvětvích, jako je ropa a chemikálie, kde může odolat drsným provozním podmínkám.

Koncový spínač VATTEN, který kombinuje vysoce kvalitní komponenty, přesnou zpětnovazební funkci a robustní konstrukci s ochranou proti výbuchu, je široce používán v různých průmyslových automatizačních zařízeních a řídicích systémech ventilů.

Zpětná vazba ke zprávě
O nás

Vatten Valve Group, celosvětově uznávaný podnik v oblasti průmyslových automatizačních ventilů pocházející z německého Sárska, se specializuje na výzkum, vývoj a výrobu klíčových produktů, jako jsou automatické regulační kulové ventily, škrticí klapky a regulační ventily. S využitím našich výjimečných technologických znalostí dodáváme inovativní řešení ventilů a profesionální technickou podporu pro kritická průmyslová odvětví, včetně energetiky, chemie, úpravy vody, farmacie a zpracování potravin.

Jako Koncový spínač ventilu Výrobci a Koncový spínač ventilu Společnost, Skupina provozuje čtyři nejmodernější výrobní základny strategicky umístěné v Šanghaji, Tchien-ťinu, Lishui a Jiaxingu v Číně. Abychom lépe obsluhovali mezinárodní trhy, zřídili jsme pobočky v klíčových strategických lokalitách, včetně Spojeného království, Turecka, Běloruska, Saúdské Arábie a Indonésie. Zřízení naší indonéské kanceláře výrazně rozšiřuje naše servisní možnosti na trhu jihovýchodní Asie a zajišťuje včasnou a efektivní technickou podporu a služby pro místní partnery a klienty.

Společnost Vatten Valve, zakořeněná v německé tradici přesné výroby, se zaměřuje na automatické regulační ventily a zároveň striktně dodržuje mezinárodní standardy kvality. Poskytnout Zvyk Koncový spínač ventilu. Zavázali jsme se k neustálým inovacím, poskytování vysoce výkonných produktů, profesionální technické podpory a komplexních řešení pro řízení kapalin, což jim umožňuje řešit složité problémy v oblasti průmyslového řízení kapalin.

Certifikáty Jsme schváleni
Inovativní společnost
ZOBRAZIT VÍCE >
  • ICR-1
  • ICR-2
  • ISO9001
  • ISO9001
  • ISO14001
  • ISO45001
  • ISO 15848
  • ISO 15848
  • ISO 15848
  • ISO 15848
Novinky
Znalosti oboru

Optimalizace mechanické montáže a spojky pohonu pro přesnou zpětnou vazbu

Chyby mechanické instalace jsou hlavní příčinou falešné zpětné vazby od koncové spínače ventilů . U vysoce přesných aplikací věnujte pozornost vyrovnání hřídelové spojky, dorazům pohybu pohonu a eliminaci vůle. Používejte pevné spojovací prvky a upevňovací prvky s kontrolou krouticího momentu, abyste zabránili mikropohybům, které se projevují chvěním kontaktů. Pokud ovladač ventilu používá vačky nebo páky, specifikujte kalené čela vaček a kalené povrchy kladičky, aby byly zachovány opakovatelné profily vaček po miliony cyklů.

Praktické kontroly montáže

  • Ověřte soustřednost hřídele pomocí úchylkoměru; přípustné házení by mělo být v rámci tolerance výrobce pro opakovatelné spínání.
  • Mechanické zarážky aktuátoru zámku a záznam koncových poloh; dokumentujte mechanický konec dráhy, aby koreloval s elektrickou zpětnou vazbou.
  • Použijte antirotační konzoly pro pouzdra koncových spínačů ve vibračních instalacích.

Kontaktní technologie a integrita signálu: Honeywell vs P F Elements

Výběr kontaktních prvků ovlivňuje přechodový odpor, charakteristiku odskoku a životnost. Mechanické mikrospínače Honeywell často poskytují robustní kontakty z kovové slitiny s předvídatelným odskokem a dobře zdokumentovanými křivkami elektrické životnosti. PF (Pepperl Fuchs) nabízí mechanické i elektronické spínací technologie (včetně NAMUR a polovodičových výstupů) s nižším opotřebením kontaktů a lepší odolností proti EMI v elektricky hlučných závodech. U vysokofrekvenčního ovládání ventilů zvažte hybridní přístupy: mechanické kontakty pro osvědčené bezpečnostní blokování kombinované s polovodičovými senzory pro rychlé vzorkování a diagnostiku.

Funkce Kontaktní moduly Honeywell P F moduly / polovodičové
Elektrická životnost (typ.) Vysoká, s definovanými cykly při jmenovité zátěži Velmi vysoká pro pevné skupenství; mechanické varianty podobné Honeywell
Odskok kontaktu Pozorovatelný; vyžaduje odskok v řídicí logice Nižší (pevné) nebo srovnatelné (mechanické)
Odolnost EMC/EMI Dobré se stíněním a filtrováním Vynikající pro elektronické výstupy

Elektrické rozhraní, odskok a diagnostika pro spolehlivé snímání polohy

Přesná zpětná vazba polohy vyžaduje více než jen čistý mechanický spínač. Implementujte hardwarový a softwarový odskok, používejte kontrolované obvody a sledujte trendy přechodového odporu. Změřte odpor kontaktu během uvádění do provozu a zaznamenejte změny v průběhu času – rostoucí trend často předchází selhání kontaktu. Pro ventily kritické z hlediska bezpečnosti zvolte nuceně vedené kontakty nebo dvoukanálové hlídané smyčky, aby PLC/RTU mohlo detekovat nesrovnalosti kontaktů v reálném čase.

Doporučené elektrotechnické postupy

  • Použijte RC nebo digitální debounce naladěné na nejkratší očekávané mechanické odrazové okno, abyste se vyhnuli falešným přechodům bez maskování skutečně rychlých událostí.
  • Implementujte kontrolu kontaktů (kontroly odporu end-to-end), abyste zjistili degradaci kabeláže nebo kontaktu.
  • Zaznamenávejte časová razítka změny stavu pro detekci občasných poruch souvisejících s vibracemi nebo teplotními cykly.

Úvahy o provedení v nevýbušném provedení (ExdIICT6) v hořlavých atmosférách

Při výběru koncových spínačů s certifikací ExdIICT6 je třeba věnovat pozornost průchodům vedení, kabelovým průchodkám a limitům teplotní třídy. Kryt Exd zabraňuje šíření zdrojů vznícení do plynné atmosféry; pro zachování jmenovité hodnoty je však stejně důležité provedení instalace (správná těsnicí hmota, certifikované ucpávky a nastavení krouticího momentu). Zajistěte také, aby okolní teplota a očekávané povrchové teploty spínače pod elektrickým zatížením zůstaly pod limitem T6.

Kontrolní seznam pro ověření v terénu pro instalace v nevýbušném provedení

  • Ověřte, že certifikát odpovídá zamýšlené skupině plynu a teplotní třídě (Ex d II C T6).
  • Použijte certifikované kabelové průchodky schopné plamene a aplikujte ochranu proti zadření podle pokynů výrobce.
  • Zaznamenejte hodnoty krouticího momentu skříně a způsob těsnění ucpávky do zprávy o uvedení do provozu.

Údržba, ověřování a správa životního cyklu pro vysokofrekvenční operace

Vysokofrekvenční cyklování ventilů zkracuje životnost mechanických kontaktů. Vytvořte plán údržby založený na skutečných cyklech spíše než na kalendářním čase. Ke spuštění inspekcí při definovaných počtech cyklů použijte jednoduchá počítadla nebo protokolování událostí. Během kontroly zkontrolujte stav kontaktní plochy, napnutí pružin, mazání mechanických spojů a těsnění proti vniknutí do skříně. Vyměňte kontaktní moduly dříve, než se elektrické charakteristiky posunou nad specifikované limity.

Akce Spoušť Přijetí / sledování
Měření kontaktního odporu Každých 50 000 cyklů nebo ročně Pokud je > specifikováno ΔΩ, vyměňte modul a znovu otestujte
Kontrola mechanické vůle Po drsných událostech nebo vibračním alarmu Utáhněte/vyměňte táhla, dokumentujte utahovací moment

Integrační strategie s DCS/PLC a redundantními architekturami

Pro spolehlivé řízení zařízení připojte zpětnou vazbu koncového spínače do řídicích i bezpečnostních systémů tam, kde je to vhodné. Použijte hlasovací logiku (2 ze 3) nebo dvoukanálovou řízenou zpětnou vazbu pro bezpečnostní instrumentované funkce. Při dodatečné montáži starších systémů přidejte paralelně s mechanickým kontaktem izolovaný kanál polovodičového senzoru, abyste zajistili vysokorychlostní diagnostiku bez změny bezpečnostní logiky. Zajistěte oddělení kabeláže mezi napájením, vysokoproudovými zátěžemi a snímacími obvody, abyste snížili rušení.

Doporučení pro zapojení a logiku

  • Veďte kabely snímačů do vyhrazených přihrádek a pro dlouhé trasy použijte stíněný kabel; ukončit obrazovky na jednom konci.
  • Proveďte kontroly věrohodnosti v PLC (např. zkontrolujte, zda 'otevřeno' a 'zavřeno' nejsou současně aktivní).
  • U systémů s podporou SIL zdokumentujte architekturu a proveďte analýzu režimu selhání, která zahrnuje režimy selhání koncových spínačů.

Ochrana životního prostředí: IP hodnocení, teplotní kompenzace a zpevnění vibrací

Vyberte a koncový spínač ventilu s krytím IP, které odpovídá zvýšenému vystavení – IP66/67 pro mytí nebo vlhká místa; vyšší pro ponoření. U instalací s velkými teplotními výkyvy ověřte, že vnitřní materiály (těsnicí směsi, maziva, plasty) jsou dimenzovány v očekávaném rozsahu, aby se zabránilo ztvrdnutí nebo smrštění těsnění, které by mohlo změnit ovládací sílu. V zónách s vysokými vibracemi používejte držáky s tlumením vibrací nebo zalévání elektroniky, abyste zachovali kalibraci a zabránili přerušovaným kontaktům.

  • Ověřte deklarované hodnocení IP pomocí testů relevantních pro dané místo: sprej, kondenzace a případně solná mlha.
  • Specifikujte teplotně stabilní maziva a ověřte, zda tepelný výkon součásti spínače překračuje okolní extrémy.
