Pokyny pro výběr materiálu a kompatibilitu médií

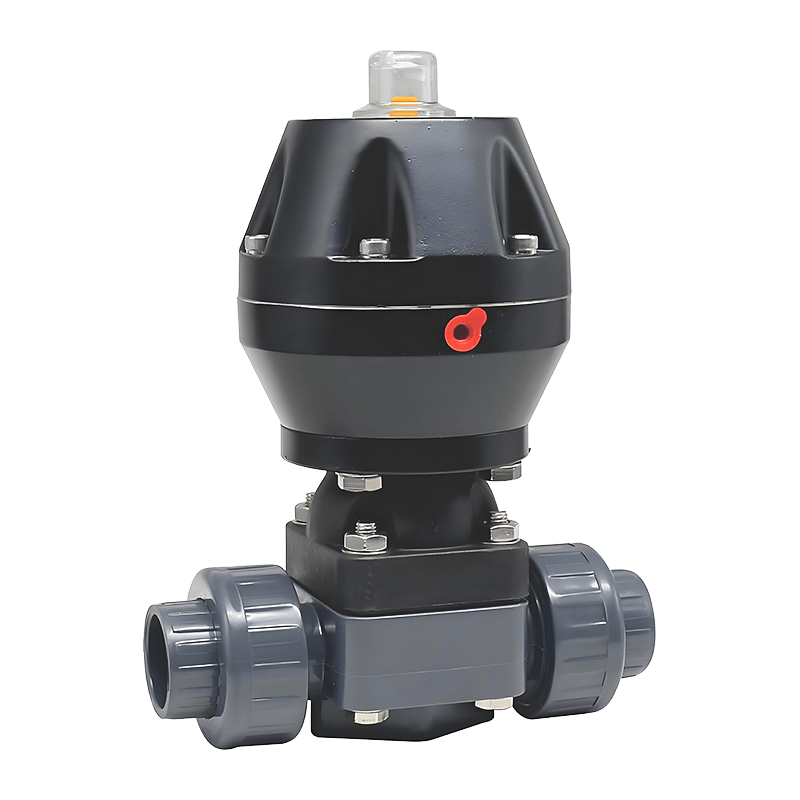

Výběr správné membrány a materiálů těla je primárním provozním rozhodnutím pneumatické membránové ventily . Přizpůsobte membránu elastomeru nebo termoplastu chemickému a tepelnému profilu média spíše než výchozímu nejběžnějšímu materiálu – nesprávné spárování vede k bobtnání, ztrátě elasticity, křehnutí, zrychlení růstu trhlin nebo katastrofickým únikovým cestám. Například EPDM toleruje horkou vodu, stopy páry a mnoho alkalických čističů, ale je napadán minerálními oleji a mnoha uhlovodíky; PTFE membrány odolávají agresivním rozpouštědlům a oxidantům, ale vyžadují pečlivé těsnicí detaily, protože PTFE je méně elastický a závisí na záložních elastomerech pro nepropustné dynamické těsnění.

Konstrukce membrán a způsoby poruch — diagnostika a opravy

Pochopení toho, jak membrány selhávají, pomáhá upřednostnit kontrolu a náhradní skladování. Typické způsoby selhání zahrnují mechanickou abrazi na rozhraní dříku/zátky, chemické napadení (změkčení nebo zpevnění), tepelné popraskání parou sterilizací za hranice materiálu a únavu z vysokocyklového škrcení. Zkontrolujte membrány, zda nevykazují lokalizované ztenčení, malé povrchové trhliny vyzařující z napěťových bodů, změnu barvy (indikátor chemického napadení) a vyboulení podobné kotli, které indikuje delaminaci mezi vrstvami výztuže.

Praktické kontroly na místě

• Proveďte test úniku uzavřením ventilu a sledováním poklesu tlaku ve směru proudění v pevně stanoveném intervalu; porovnat se základními hodnotami.
• Když je cyklování zastaveno, vizuálně zkontrolujte membránu: hledejte čáry sevření v blízkosti představce a oddělení mezi výztuží a elastomerem.
• Zaznamenávejte počty cyklů a korelujte s očekávanou životností výrobce – to identifikuje komponenty, které se blíží ke konci životnosti před neplánovanou poruchou.

Přívod vzduchu, dimenzování FRL a úvahy o pohonu

Spolehlivý pneumatický výkon vyžaduje stabilní, čistý a suchý přívod vzduchu dimenzovaný pro současnou potřebu pohonu. Použijte FRL (filtr-regulátor-mazák) v blízkosti každého ventilového bloku dimenzovaného pro špičkový průtok; poddimenzované regulátory způsobují pomalé ovládání a částečné dosednutí, které urychluje opotřebení. Specifikujte typ pohonu (jednočinné pružinové zavírání vs. dvojčinné) na základě bezpečnostních požadavků a zajistěte rezervu napájecího tlaku: mnoho membránových pohonů vyžaduje tlak 4–6 bar v celém cyklu, aby bylo dosaženo jmenovité uzavírací síly při nejvyšším protitlaku procesu.

Velikostní pravidlo palce a kontroly

• Vypočítejte celkový průtok pohonem (Nl/min) a dimenzujte porty FRL tak, aby překročily vrchol o 25 %, aby se zabránilo poklesu tlaku během současných zdvihů.
• Tam, kde je vyžadováno rychlé cyklování, použijte pilotní vedení s větším průměrem a minimalizujte tvarovky, abyste snížili pokles tlaku a zpoždění odezvy.

Dimenzování ventilů, výpočet Cv a praktické rady ohledně škrcení

Membránové ventily se často používají jako procesní izolace a pro škrcení. Pro přesné dimenzování vypočítejte koeficient průtoku ventilu (Cv) z požadovaného procesního průtoku při provozním diferenčním tlaku. Použijte křivku Cv výrobce spíše než linearizaci, protože průtok vs. poloha vřetene u membránových ventilů může být vysoce nelineární. U viskózních kapalin opravte vypočítaný Cv pro Reynoldsovy efekty a zvažte použití větší velikosti ventilu, aby nedocházelo ke kavitaci a erozi sedla při částečném otevření.

Praktické tipy na škrcení

• Vyvarujte se nepřetržitého provozu při velmi nízké otvory – tyto koncentrují rychlost na sedlo a membránu a zkracují životnost.
• Je-li vyžadováno jemné ovládání, použijte polohovač a kaskádové ovládání, aby membránový ventil fungoval kolem lokálně lineární části svého zdvihu.

CIP/SIP a sterilizace: limity a osvědčené postupy pro hygienické ventily

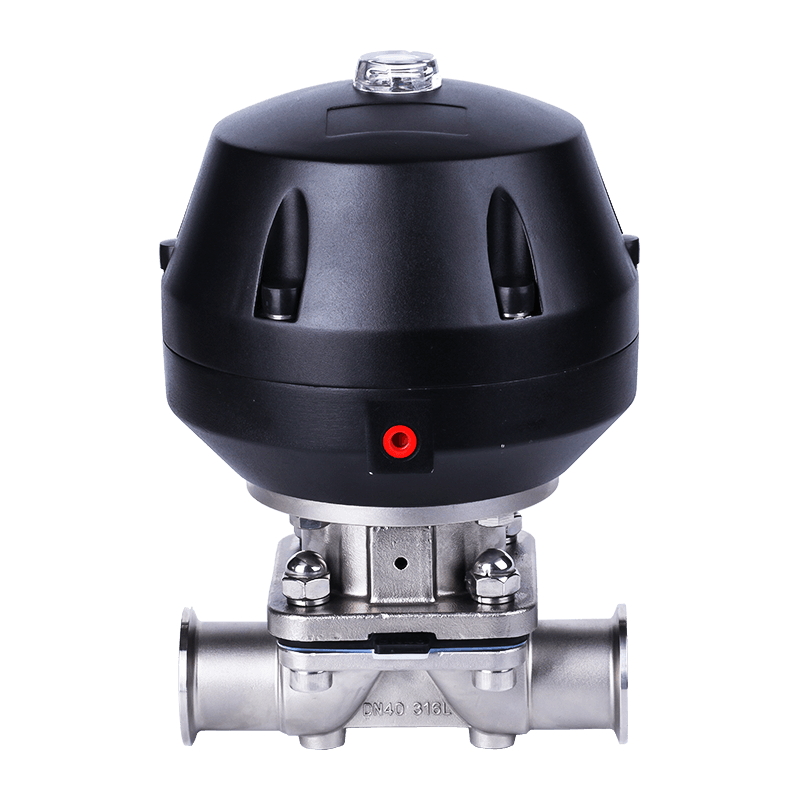

Ve farmaceutických a potravinářských závodech musí membránové ventily přežít Clean-In-Place (CIP) a Steam-In-Place (SIP). Ne všechny membrány tolerují opakované vystavení páře na úrovni autoklávu. Membrány potažené PTFE se silikonem třídy FDA nebo zálohou EPDM často fungují pro páru až do specifikovaných teplot, ale ověřte si u dodavatele hodnocení teploty a času. Kontrolujte teplotní šok zvyšováním teplot a vyhněte se výronům suché páry, které mohou způsobit puchýře elastomerů.

• Ověřte chemickou kompatibilitu čisticích prostředků při koncentracích a teplotách CIP; alkalické čističe a silná oxidační činidla mají na elastomery různé profily působení.
• Zaznamenejte si počet cyklů SIP a naplánujte výměnu membrány jako preventivní opatření před dosažením záručních limitů.

Instalace a potrubí: snížení mechanického namáhání a zlepšení výkonu

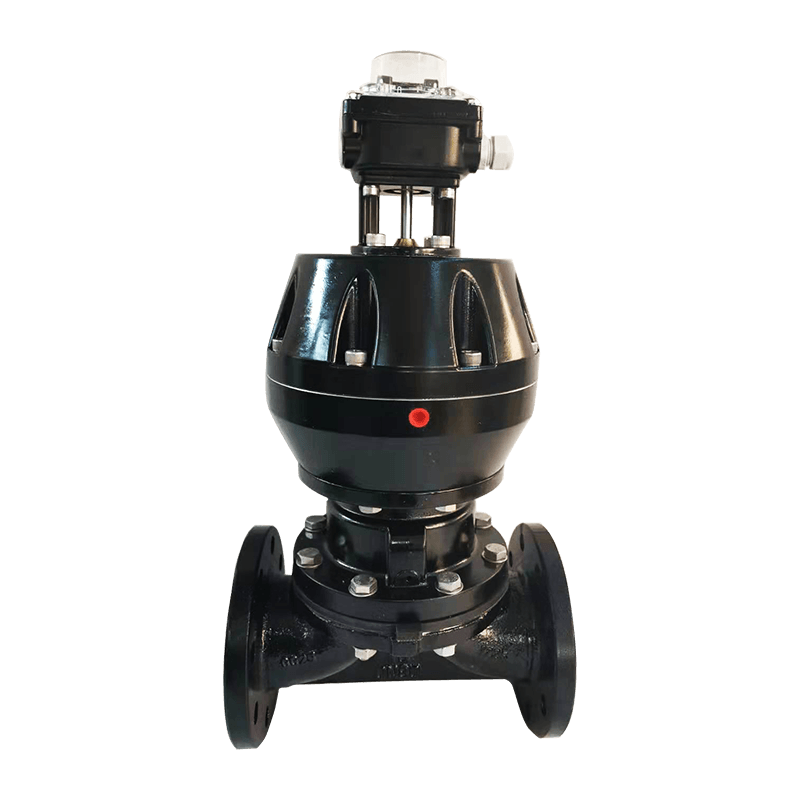

Instalovat pneumatické membránové ventily takže napětí potrubí se nepřenáší na tělo ventilu nebo pohon. Použijte krátké ohebné konektory nebo správně podepřené potrubí, které je zarovnáno s porty ventilu; vyhněte se bočnímu zatížení šroubových spojů kapoty. Orientujte ventily podle pokynů výrobce – mnoho charakteristik sedla a samovypouštění závisí na směru proudění a fyzické orientaci.

Rychlý kontrolní seznam pro uvedení do provozu

• Potvrďte, že razítko směru toku odpovídá orientaci procesního potrubí.
• Proveďte tlakovou zkoušku sestavy při 1,5násobku provozního tlaku a zároveň sledujte prostor pohonu na vnikání vzduchu.
• Namontujte tlumiče nebo tlumiče na výfukové otvory v oblastech citlivých na hluk a nainstalujte zpětné ventily, pokud by zpětný tok mohl zachytit membránu v otevřené poloze.

Strategie náhradních dílů a doporučený inventář

Udržujte minimální, ale efektivní zásoby náhradních dílů: membrány (dvě na kritický typ ventilu), vložky sedel, těsnění pohonu a spojovací prvky, které běžně korodují. Pro kritické služby udržujte kompletní sady pro přestavbu aktuátoru a kalibrovaný polohovač nebo modul koncového spínače pro rychlou výměnu. Sledujte čísla šarží dílů a data výroby – šarže elastomerů se mohou lišit a proaktivní výměna s přesnou specifikací je bezpečnější než nahrazování podobných, ale netestovaných materiálů.

Rychlý přehled materiálové kompatibility

Rychlý odkaz na odstraňování problémů

• Pokud se ventily chvějí nebo nedokážou udržet tlak: zkontrolujte tlak přiváděného vzduchu pod zatížením, zkontrolujte FRL, ověřte, že pružiny pohonu (jednočinné) jsou ve specifikaci, a potvrďte výběr Cv pro službu.
• Pokud netěsnost přetrvává i po výměně membrány: zkontrolujte vložku sedla a těsnicí plochy tělesa, zda neobsahují drážky nebo zapuštěné částice; vyměňte vložky sedla a odstraňte otřepy z dosedacích ploch.
• Pokud je životnost membrány při škrticím provozu krátká: zvažte přechod na membrány s povrchem z PTFE nebo přidání průtokového difuzéru/předního otvoru, abyste snížili dopad trysek na sedlo.
